لون ورقة توقعات جيدة لفة تشكيل آلة لملف التعريف السقف

آلة تصنيع المدرفلة لمظهر السقف ، آلة تشكيل لفة تشكيل الألواح الورقية ذات الألوان الجيدة

التفاصيل السريعة:

1. سمك: 0.4-0.6mm
2. المواد: G550 لفائف رسمت مسبقا
3. عرض المدخلات: 398 / 498mm
   1. العرض الفعال: 300/400 ± 3 مم
   2. وزن المواد: 1.5 طن
   3. لفائف القطر الداخلي: 470mm
   4. مدفوعة الطريقة: بواسطة محرك 7.5Kw مدفوعة
   5. طريقة القطع: 4KW المجموعة الهيدروليكية
   6. قطع التسامح: ± 1 ملليمتر

تطبيق:

تم تصميم خط الإنتاج هذا لإنتاج جدار معدني أو ألواح شطيرة مع PU أو البولي يوريثين المعزول وأنماط الزخرفة المختلفة منقوشة أو منقوشة أو مطبوعة على الوجه المعدني.

يستخدم هذا الملف الشخصي على نطاق واسع في الفلبين.

قائمة الآلات:

1. 1.5T * 300MM رئيس التوأم مدفوعة الامم المتحدة coiler
2. آلة تشكيل لفة
3. القاطع الهيدروليكي
4. نفد الرف
5. نظام التحكم PLC

الوصف / تفاصيل المعلمة الفنية للخط الكامل:

• 1.5TX300mm دليل الامم المتحدة coiler

تشغيل بمحركات مزدوجة الامم المتحدة coiler

مع التحكم في سرعة التردد

لفائف التوائم ، الحمولة = MAX.2 طن لكل ملف

لفائف القطر الداخلي = 480-540 مم

لفائف خارج القطر = 1200MM

وصلة ربط توسيع نظام ، توسيع بواسطة دليل

عرض الملف = MAX.300mm

توقف السيارات / بدء الجهاز

• لفة تشكيل آلة مع تفاصيل القطع على النحو التالي الجدول:

• جهاز القطع الهيدروليكي

وقف لخفض ، قطع آخر ، هناك مضيعة

مجموعة هيدروليكية ، محرك المضخة = 4.0KW

أداة القطع المادية: Cr12 ، المعالجة الحرارية

مجموع مجموعتين من شفرات القطع المدرجة

• نظام التحكم PLC

سيمنز العلامة التجارية PLC وشاشة تعمل باللمس ، العاكس العلامة التجارية شنايدر / شيهلين / دلتا ، التشفير Omron

قص بطول التسامح ≤ 1mm

التحكم في الجهد 24V

• رف المنتج غير مدعوم ، من النوع المدرفل ، بطول 4 متر

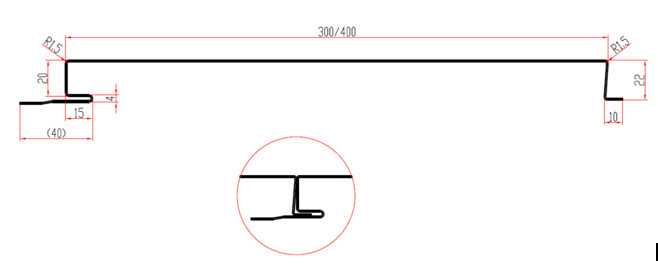

الرسم الشخصي / تخطيط / الصور المرجعية المعدات:
