T8 لفة تشكيل آلة للجدار / لوحة التسقيف ، 1220mm الإدخال ، الضلع المنخفض ، الجدار لوحة لفة تشكيل آلة

T8 لفة تشكيل آلة للجدار / لوحة التسقيف ، 1220mm الإدخال ، الضلع المنخفض ، الجدار لوحة لفة تشكيل آلة

مقدمة عامة عن آلة التسقيف:

إن آلة تشكيل لفائف الصفائح شبه المنحرف عبارة عن لفات صفائح معدنية عادية سابقة تنتج ألواح تسقيف معدنية أو ألواح سقف للمباني الفردية والصناعية.

ارتفاع المظهر الجانبي 8 مم ، الملعب 115 مم والعرض الفعال 1150 مم ، يستخدم على نطاق واسع في روسيا / فيتنام وميانمار لبناء منخفض الأسقف

التفاصيل السريعة:

1. السماكة: 0.4 مم-0.8 مم
2. المواد: PPGI ، لينة قوة العائد الثابت الكامل
3. عرض المدخلات: 1220mm
4. العرض الفعال: 1150mm
5. وزن المواد: يمكن تصميم قدرة un coiler حسب الطلب ، عادةً وزن ملف 5Mt
6. لفائف القطر الداخلي: 510mm
7. قطع التسامح: ± 1 ملليمتر

قائمة الآلات:

1. هيدروليكي دي coiler
2. لفة السابق مع 15mpm
3. القاطع الهيدروليكي
4. نفد الجدول أو جهاز التراص التلقائي
5. سيمنز PLC وشاشة تعمل باللمس IOP / ، العاكس العلامة التجارية شنايدر

الوصف / تفاصيل المعلمة الفنية للخط الكامل:

• 5TX1250mm الهيدروليكية أون Coiler مع / بدون سيارة لفائف

عادةً ما تبلغ سعة وحدة فك اللف 5MT ، لكن يمكننا توفيرها حسب طلب المستخدم مثل 6MT ، 7MT ، 8MT ، 10MT

يمكن تصميم المحرك المُدار أيضًا بشكل مناسب مع سرعة تشكيل لفة 15mpm

• جهاز قص و بكرات الإدخال اليدوي (Un-powered)

لقطع نهاية الورقة النهائية فقط

سمك العمل: ماكس. 0.8MM

• لفة تشكيل آلة مع تفاصيل القطع على النحو التالي الجدول:

• نظام التحكم PLC

سيمنز العلامة التجارية PLC وشاشة تعمل باللمس ، العاكس العلامة التجارية شنايدر / شيهلين / دلتا ، التشفير Omron

قص بطول التسامح ≤ 1mm

التحكم في الجهد 24V

• رف المنتج غير مدعوم ، 3 وحدات

التعبئة القياسية:

شحنات عارية للفة السابق ، صندوق خشبي من البوليثين لخزانة التحكم PLC

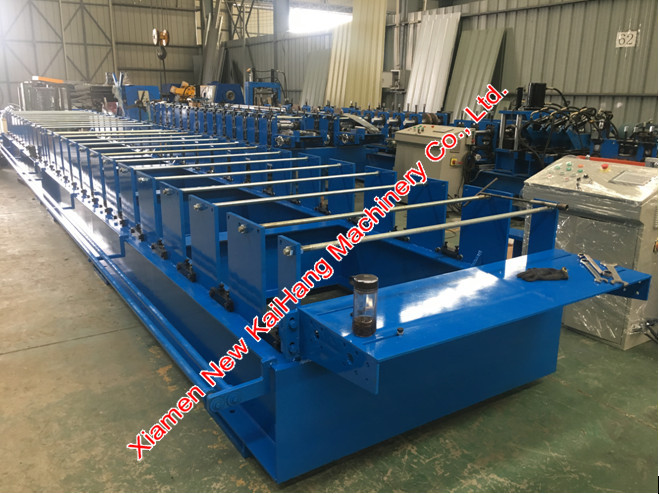

الرسم الشخصي / تخطيط / الصور المرجعية المعدات:
